CO2 pe GCC Spirit și fiber pe Bodor. Materiale, fișier vectorial sau în gri, și focarul pe o piesă curbă.
Gravarea se face pe GCC Spirit, laser CO2, sau pe Bodor BML30FP, laser fiber. Comanda stă la gravare laser CO2 și la gravare laser fiber. Gravarea este superficială.
CO2 lucrează la 10,6 μm. Raza este absorbită de lemn, hârtie, carton, piele, acrilic și sticlă. Pe aluminiul eloxat dă jos culoarea. Pe metalul gol se reflectă și nu lasă urmă.
Lemnul nelăcuit se poate și printa UV. Lemnul lăcuit rămâne la CO2.
Fiber lucrează la 1.064 nm. Raza este absorbită de metale: oțel, aluminiu, alamă. Pe lemn, hârtie și piele nu este laserul potrivit.
PVC-ul și folia de vinil nu se gravează cu niciunul. Arderea lor dă clor.
La vector, laserul urmărește curba. O linie subțire lasă o urmă îngustă. O formă închisă și umplută se hașurează și iese o pată, nu doar conturul.
Trimite CDR, AI sau EPS. Conturul este o curbă. O poză pusă într-un dreptunghi rămâne bitmap, chiar dacă stă într-un fișier de vector.
În stânga, vector: cercul și triunghiul sunt doar linii. În dreapta, bitmap: frunza are tonuri, de la deschis la închis.
La bitmap, fișierul este o poză în tonuri de gri. Negrul se gravează cel mai tare, albul se sare, griul stă între ele.
O poză color se trece în gri înainte. Culorile nu ies colorate pe piesă.
Dacă poza nu are și negru și alb, gravura iese spălăcită. Un bitmap cu trepte puține iese în trepte.

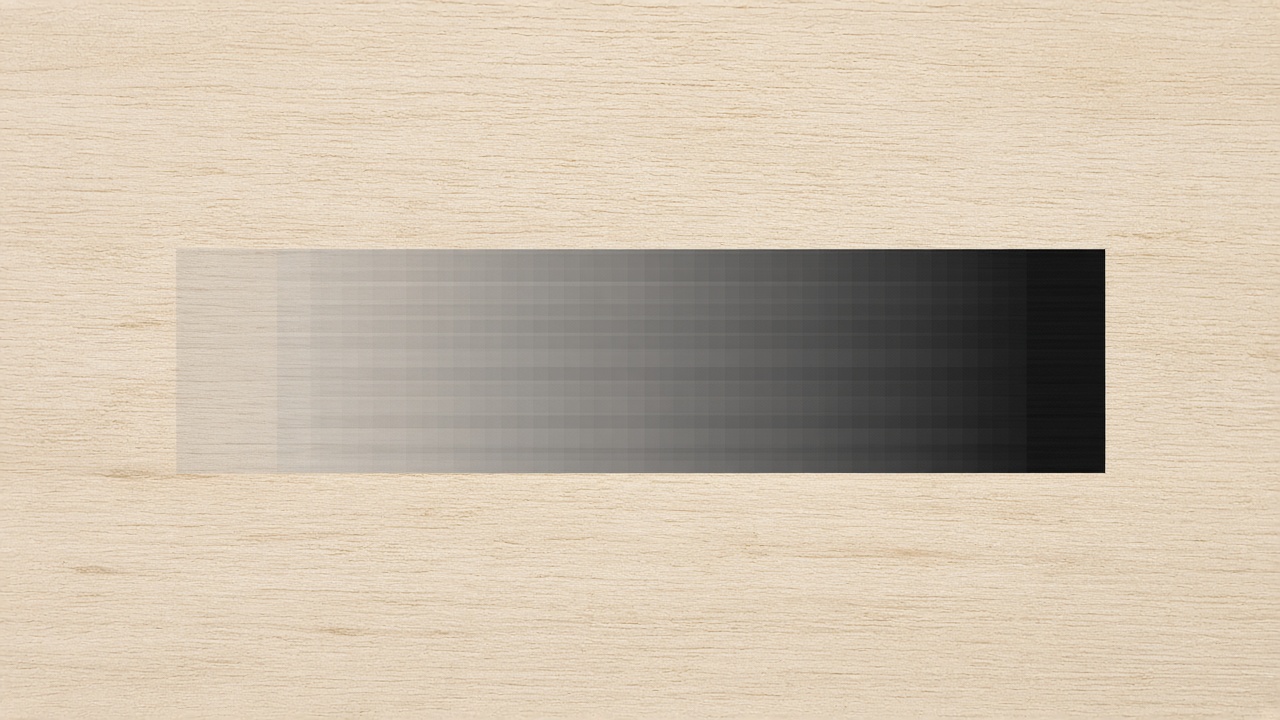

Aceeași bandă, de la gri deschis la negru. Stânga abia se vede, dreapta este arsă.
Focarul este un singur plan. Pe Spirit lentila de serie este de 2,0 inch. Pe Bodor sunt lentilele de 110, 150 și 300 mm: câmpul mare ține mai multă înălțime, iar pata este mai largă.
Pe o piesă curbă, focarul cade corect pe creastă. În lateral suprafața pleacă din plan, urma se lățește, se deschide la culoare și apoi dispare.
La un cilindru, piesa se întoarce ca fiecare trecere să rămână aproape de focar.

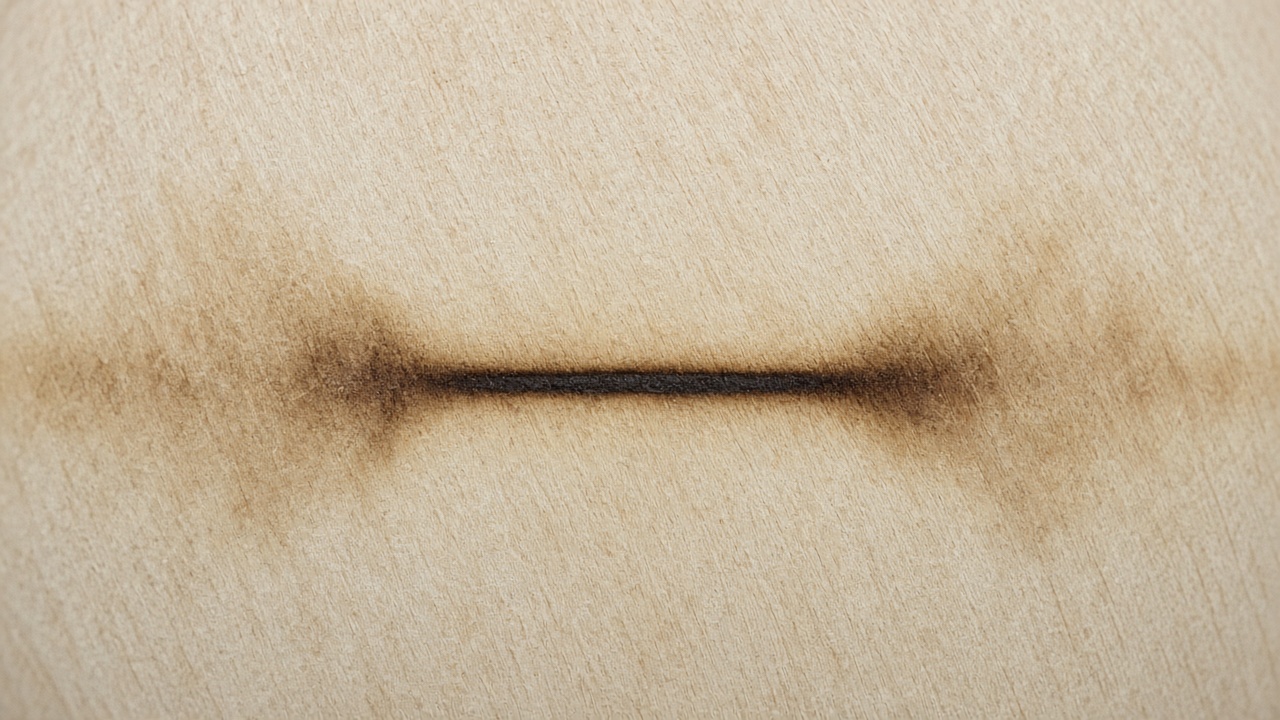

La mijloc suprafața stă în focar și urma este subțire și închisă. În lateral curbura o scoate din focar: urma se lățește și se deschide.
Culoarea piesei și esența schimbă urma. Pe o piesă lăcuită sau vopsită se face o probă pe margine.
Hârtie, carton
CO2
Maro spre negru. La putere mică rămâne maro, la putere mare se face negru.
Piele
CO2
Se închide sau se deschide, după piele și după lacul de deasupra.
Lemn moale
CO2
Ca la pirogravură. Nervura se sapă mai puțin, pulpa mai adânc și mai închis.
Lemn tare
CO2
Ca la pirogravură, aproape uniform pe toată pata.
Acrilic turnat
CO2
Alb mat. Nu prinde culoare.
Sticlă
CO2
Se aburește la suprafață. Nu se taie.
Aluminiu eloxat
CO2 sau fiber
Dispare culoarea. Rămâne aluminiul de dedesubt.
Aluminiu natur
fiber
Mai argintiu, cu contrast mic.
Oțel, alamă și celelalte metale goale
fiber
Marcaj închis. Pe inox, MOPA poate colora oxidul.
|
Material
|
Laser
|
Cum iese
|
|---|---|---|
| Hârtie, carton | CO2 | Maro spre negru. La putere mică rămâne maro, la putere mare se face negru. |
| Piele | CO2 | Se închide sau se deschide, după piele și după lacul de deasupra. |
| Lemn moale | CO2 | Ca la pirogravură. Nervura se sapă mai puțin, pulpa mai adânc și mai închis. |
| Lemn tare | CO2 | Ca la pirogravură, aproape uniform pe toată pata. |
| Acrilic turnat | CO2 | Alb mat. Nu prinde culoare. |
| Sticlă | CO2 | Se aburește la suprafață. Nu se taie. |
| Aluminiu eloxat | CO2 sau fiber | Dispare culoarea. Rămâne aluminiul de dedesubt. |
| Aluminiu natur | fiber | Mai argintiu, cu contrast mic. |
| Oțel, alamă și celelalte metale goale | fiber | Marcaj închis. Pe inox, MOPA poate colora oxidul. |

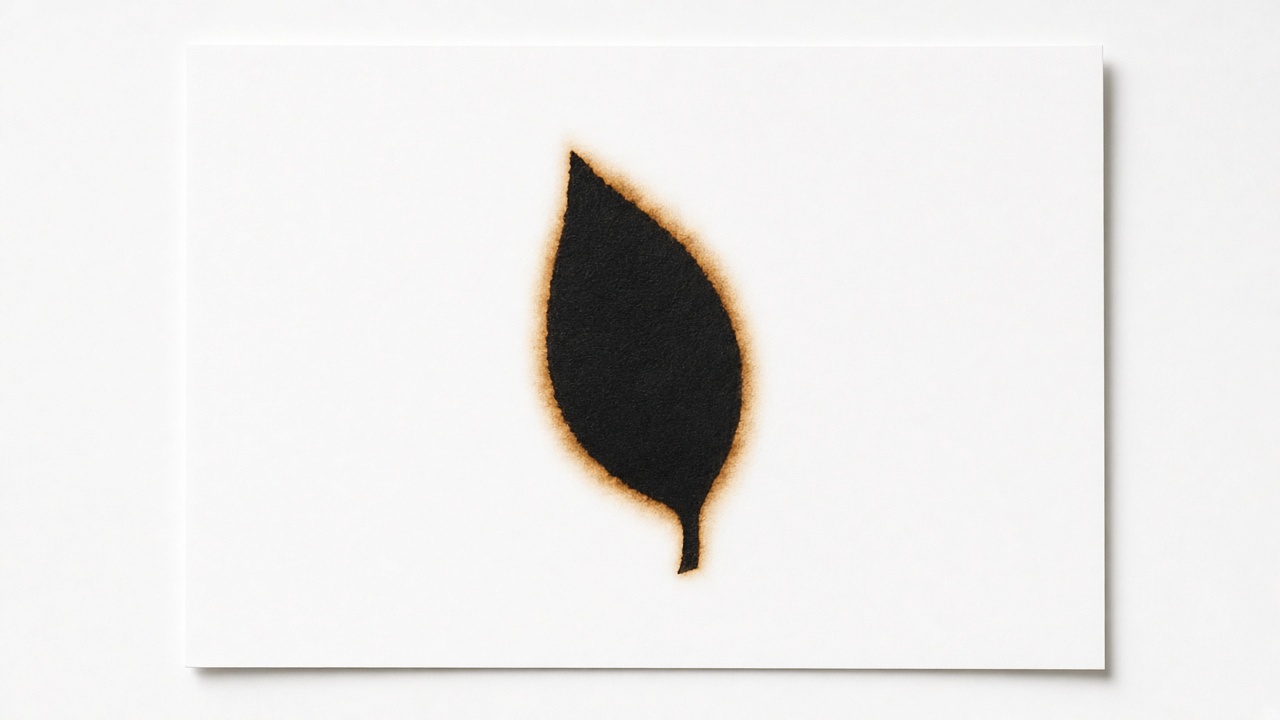

Carton: mijlocul negru, marginea maro.

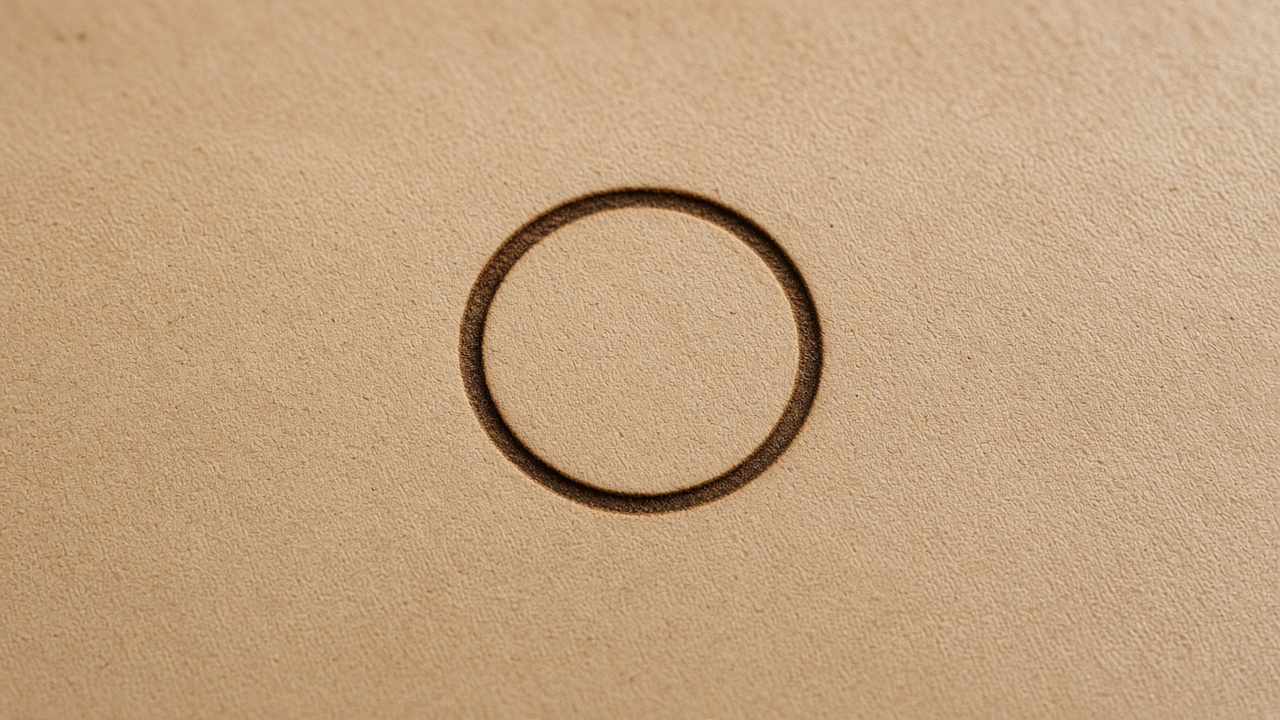

Piele deschisă: urma s-a închis. O piele deja închisă sau lăcuită poate ieși altfel.

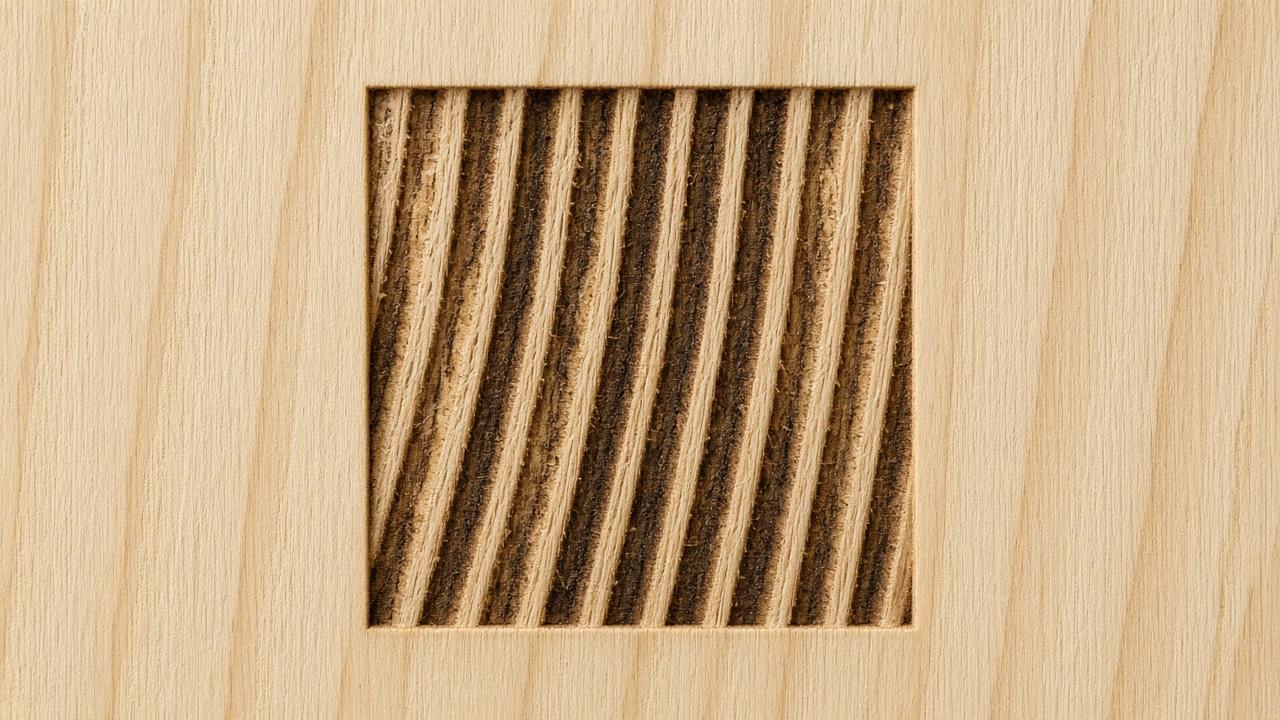

Lemn moale: nervura a rămas mai sus și mai deschisă. Pulpa s-a săpat și s-a închis.

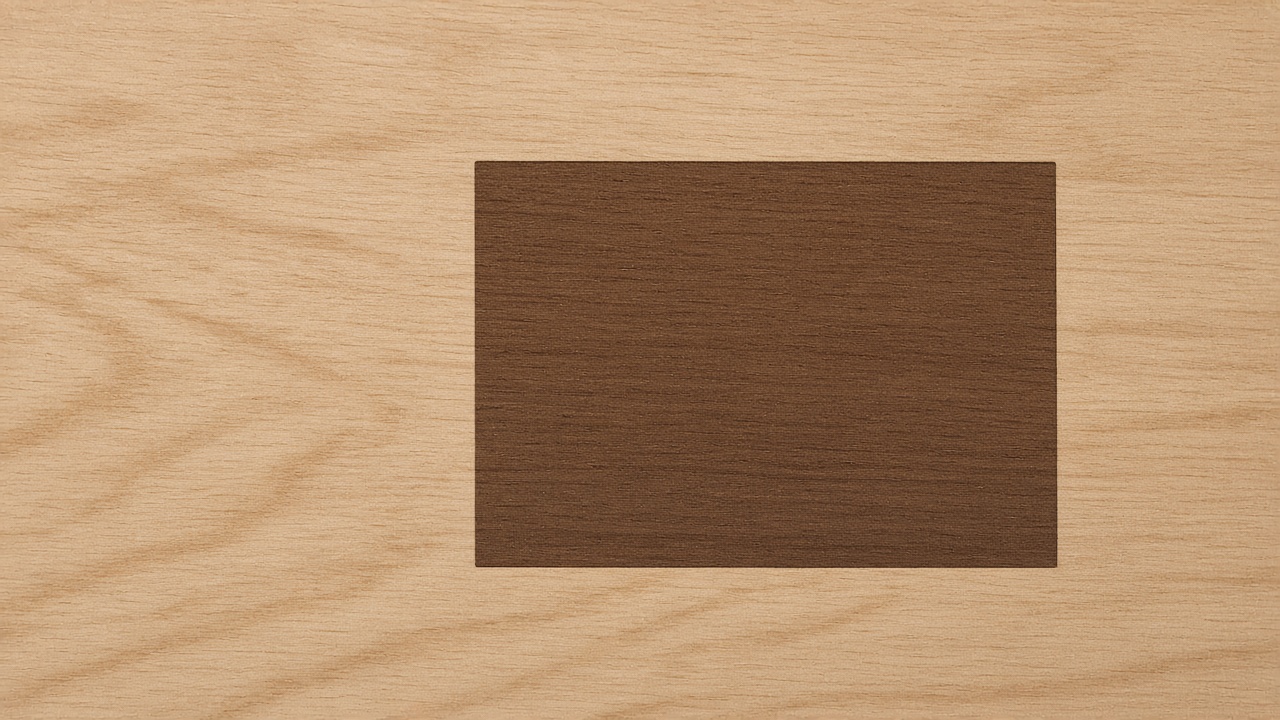

Lemn tare: pata stă la fel pe toată suprafața.

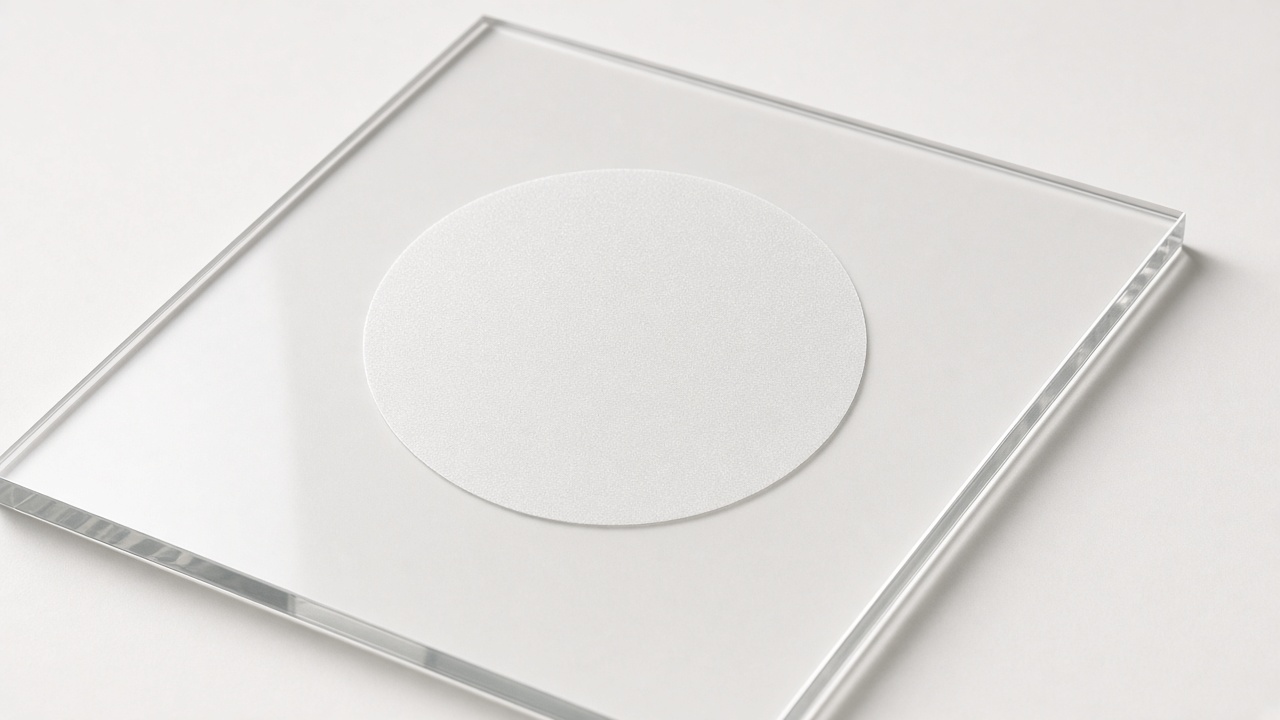

Acrilic turnat: cercul este alb mat, restul rămâne transparent.

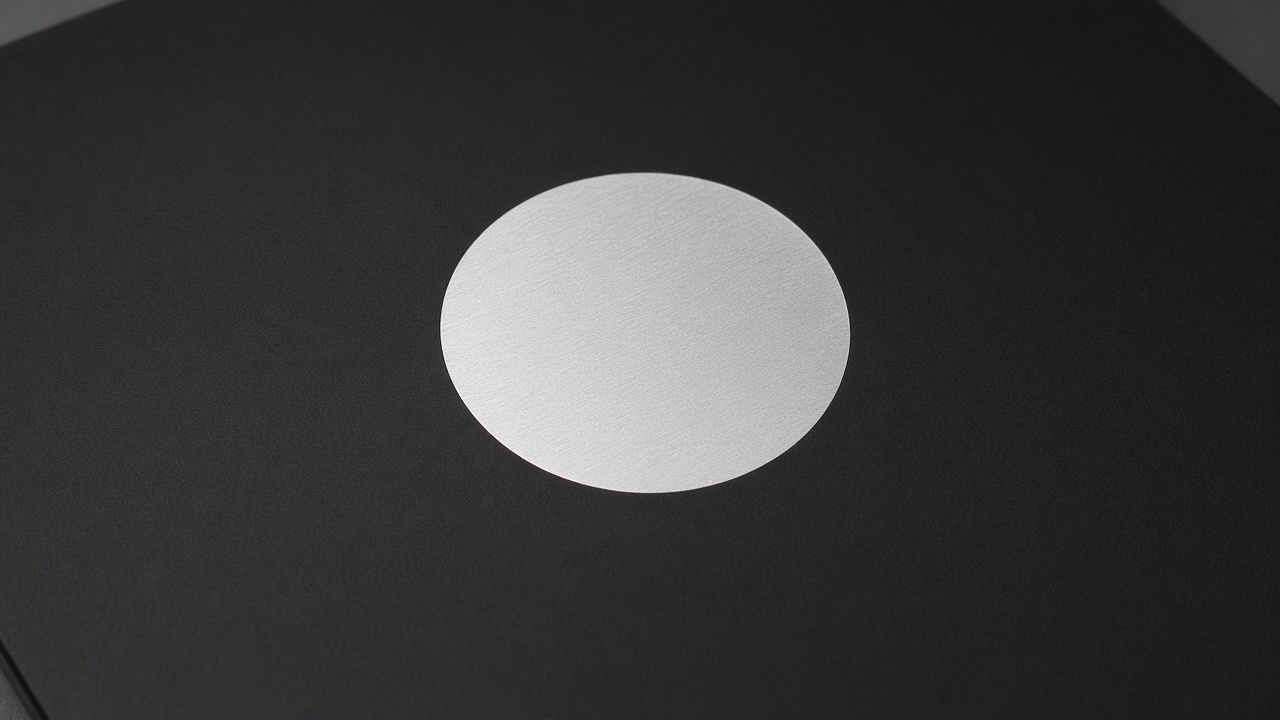

Aluminiu eloxat: a dispărut negrul. Rămâne aluminiul.

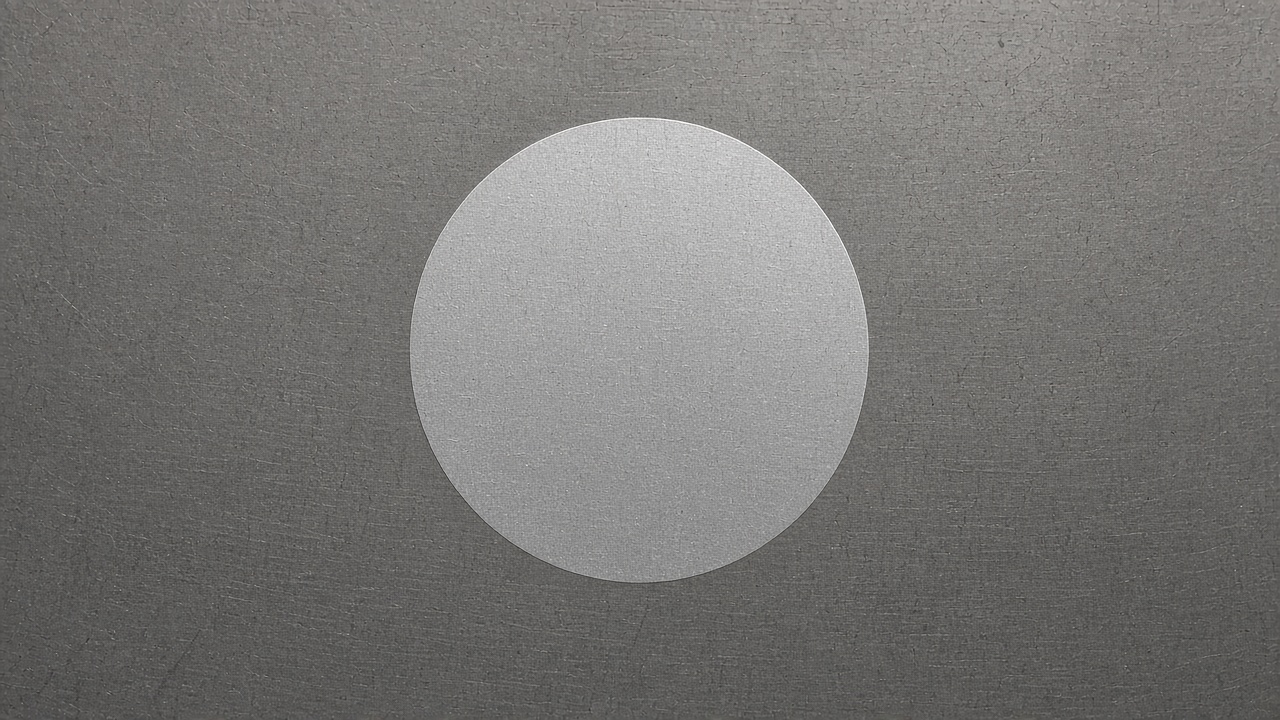

Aluminiu natur, pe fiber: discul este mai argintiu decât tabla.

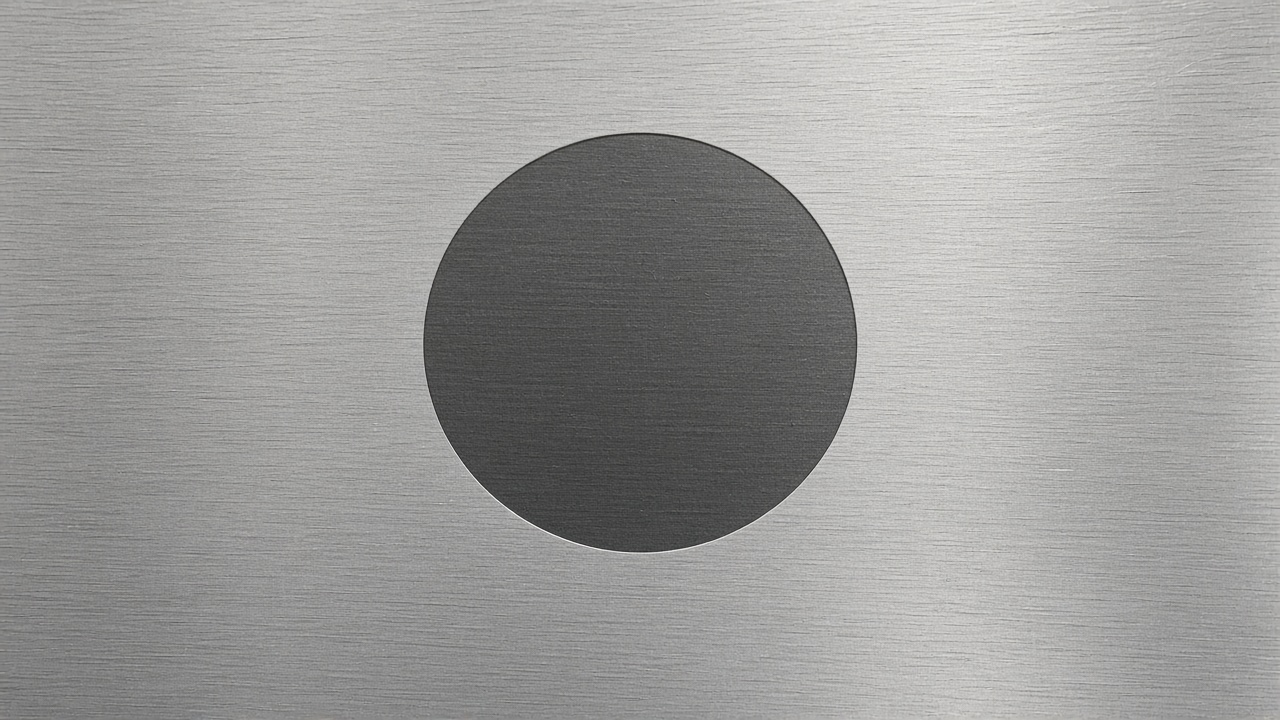

Oțel, pe fiber: discul s-a închis. Pe CO2 același metal rămâne nemarcat.
